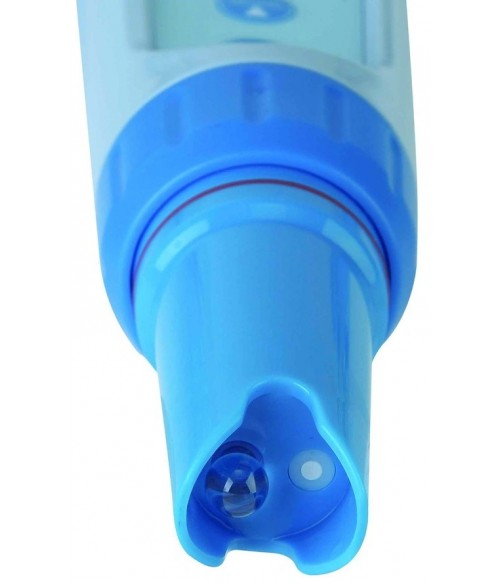

Сменный электрод для карманного РН-метра PH211-PH60-E

 PH60-E — это Сменный электрод для карманного РН-метра PH211-PH60-, 0-14рН, 0-50℃. PH60-E предназначен для общелабораторного применения.

Электроды для ph-метров — это селективные датчики ионов водорода (H+). В pH-электродах на самом деле используется два электрода, зонд (индикаторный электрод) и контрольный электрод. Как правило, эти два электрода расположены в едином корпусе («теле») электрода.

На конце тела электрода у зонда имеется тонкий слой чувствительного к водороду стекла. Напряжение зонда меняется в зависимости от активности ионов водорода (напряжение растет в кислой среде и уменьшается в щелочной среде). Контрольный электрод обеспечивает постоянное напряжение, которое мы используем для определения разницы с зондом. Суммарный mV отклик отправляется на измерительный прибор (счетчик), где конвертируется в pH-показатель.

Электроды для ph-метров бывают трех видов:

Измерительный электрод представляет собой стеклянный стержень с чувствительной стеклянной мембраной на конце. При погружении электрода в раствор на его поверхности формируется гелевый слой. Такой же гелевый слой сформирван на внутренней стороне мембраны из внутреннего электролита. В зависимости от кислотности среды ионы водорода [H⁺] диффундируют в гелевый слой или из него. Это создает потенциал на стеклянной мембране.

Электрод сравнения представляет собой стеклянный стержень, выполненный из стекла не чувствительного к ионам водорода [H⁺]. Нa его конце расположена диафрагма, через нее внутренний электролит медленно вытекает в раствор. Во внутренний электролит погружен элемент сравнения (серебро/хлорид серебра). Таким образом при погружении электрода в раствор элемент сравнения контактирует с раствором. И на контактах электрода возникает потенциал. Разность потенциалов электрода сравнения и измерительного электрода дают значение пропорциональное pH.

Комбинированный электрод представляет собой комбинацию измерительного электрода и электрода сравнения. Конструктивно измерительный pH электрод окружен электродом сравнения. Эти части имеют те же свойства и функции что и отдельные электроды. Комбинированные электроды получили большое распространение из-за простоты использования.

Часто комбинированный электрод совмещен с температурным датчиком. Внутрь электрода помещают термопару для температурной компенсации измеряемого значения pH.
